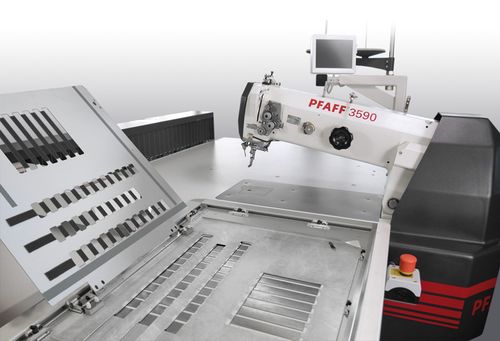

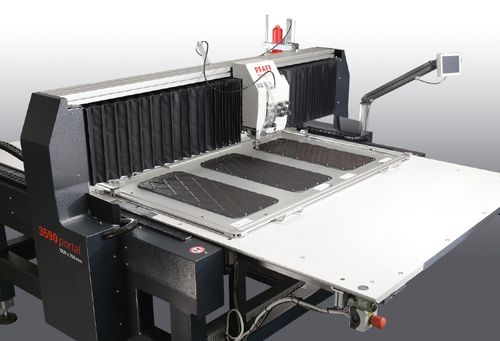

Frei-programierbarer Großfeld-Nähautomat 1200 x 700 mm, 1200 x 1000 mm, 1200 x 1400 mm, 1200 x 1700 mm, 1200 x 2000 mm

PFAFF Spezial - Automatennähkopf

• Stufenlos programmierbarer Hüpferfuß mit Gegendrücker bis 9 mm Hub (zum Patent angemeldet)
• Höchste Genauigkeit der Steppnähte durch patentiertes Nähgut-Transportsystem. Dank des intermittierenden Vorschubes (Transportstillstand bei Nadeleintritt) wird ein Verschieben der Zuschnitte in der Nähgutklammer vermieden und der Greiferverschleiß reduziert
• Nähschablonen-Niederhalter (Schwebefuss)
• Nähkopflift 70 mm für einfache Materialbeschickung
• NOT-AUS-Schalteinrichtung mit Sperrung der gesamten Energieversorgung und Druckluftüberwachung
• Greiferbock mit XXL Vertikalgreifer mit 32 mm (Option: 26 mm) Durchmesser
• Fadenüberwachung:
- Oberfadenwächter mittels Sensor
- Unterfadenresterkennung mittels Stichzähler
• 1 elektromechanische Unterfaden-Spuleinrichtung, flexibel positionierbar
• Einstelllehre mit offenem Nähfeld für Probenähte
• Bausatz Stichlagenoptimierung (bestehend aus Nadeldreheinrichtung und Unterfadenschieber. Dieser verhindert Schlingstiche bei hochdekorativen Nahtbildern mit kreisförmigem Nahtverlauf
• Bausatz: Prozesssicherer Nahtanfang durch gesteuerte Fadenklemmen oben/unten bestehend aus:
- Unterfadenklemme mit Klemmeinrichtung
- Oberfadenwedler
• Alle Maschinen der PFAFF INDUSTRIAL sind mit einem zusätzlichen Sicherheitsaufkleber versehen, welcher verschiedene Sicherheitsmerkmale aufweist. Der Aufkleber hilft Ihnen, das Original von einer Kopie zu unterscheiden
• Assymetrisch nach links angeordneter Nadelhalter/Nadelstange
• Greiferbock: 2 XXL Vertikalgreifer mit 32 mm Ø (Option: 26 mm) - linker Greifer ausschaltbar
•  Bausatz Stichlagenoptimierung (bei Einnadelarbeiten, rechts) bestehend aus Nadeldreheinrichtung und Unterfadenschieber. Dieser verhindert Schlingstiche bei hochdekorativen Nahtbildern mit kreisförmigem • • • Nahtverlauf. (Nur im Einnadelbetrieb auf der rechten Nadel einsetzbar)

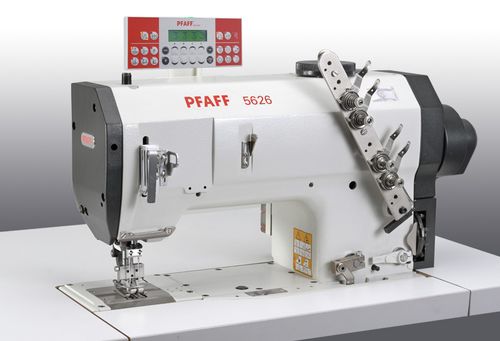

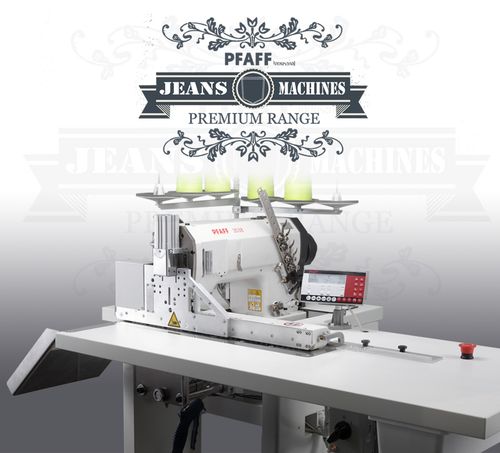

Dreifach-Transport Kettenstich-Spezialnähmaschine für hochwertige Abstepparbeiten an schweren Materialien

• Außergewöhnlich hohe Nahtqualität bei Zier- und Abstepparbeiten im sichtbarem Bereich
• Hohe Durchzugskraft durch Obertransport mit alternierenden Füßen und Nadeltransport
• Ein Anschiebetisch ermöglicht einen einfachen Umbau der Maschine von Freiarm-Version auf Flachbett-Version

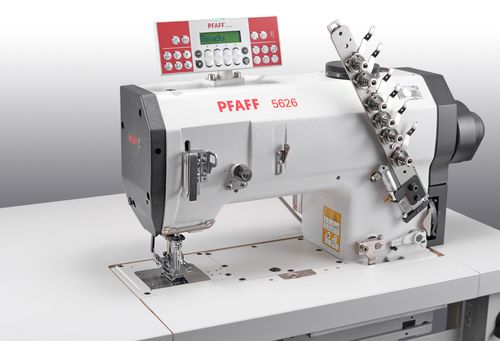

• Die 5626 arbeitet mit parallel angeordneten Greifern, die in Nahtlinie arbeiten (Inline)
• Erleichtertes Einfädeln durch ausschwenkbare Greifer. Alle Einfädelstellen sind von der Vorderseite der Maschine zu erreichen
• Hoher Obertransporthub bis max. 7 mm
• Großer Stoffdurchgang bis max. 14 mm
• Weitere Ausstattungen auf Anfrage

Integrierter Näharbeitsplatz zum Annähen des Hosenbundes

• Leistungsstarker automatischer Arbeitsplatz für die Arbeitsmethode „Bundmaterial von der Rolle“
• Hohe Produktivität und konstante Nahtqualität
• Einrichtung zum Herstellen der Bundöffnung

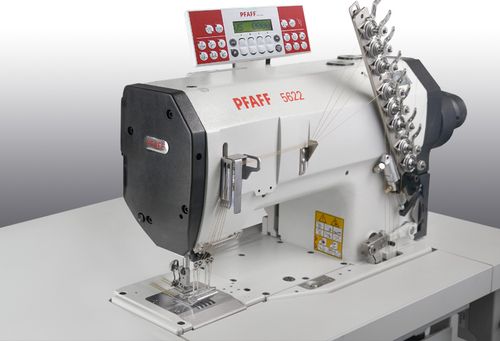

• Kraftvolles Nähmaschinen-Oberteil PFAFF 5622 (Kettenstich Inline) mit Nadeltransport
• Fotozellensteuerung und Stichzähler
• Die speziell entwickelten Nähwerkzeuge in Kombination mit dem kontinuierlicher Pullertransport erlauben einen sicheren Transport des Bundes mit der Hose
• Der gesamte Näh- und Schneidablauf ist programmierbar: Bundüberstand und Fehlstichstrecke, Bundanfang und -ende
• Die geteilte Pullerwalze ermöglicht durch Walzentausch die Verarbeitung von: Damenjeans (gebogener Bund) und Herrenjeans (gerader Bund
• Hohe Leistung: ca. 2.500 Hosen in 8 Stunden
• Bundverarbeitung: Standardverarbeitung
• Bundverarbeitung: Verarbeitung mit Einrichtung zur Bundöffnung

• Solide und leistungsstarke Maschine für die Arbeitsmethode „abgelängtes Bundmaterial“
• Kraftvolles Nähmaschinen-Oberteil PFAFF 5626 (Kettenstich Inline) mit Dreifachtransport
• Die speziell entwickelten Nähwerkzeuge in Verbindung mit dem alternierenden Obertransport garantieren einen sicheren Transport des Bundes und der Hose
• Die wechselnde Anzahl der Stofflagen, von 2 -5 und mehr, werden durch den Ausgleichs- / Schiebefuß souverän auch ohne Puller transportiert und genäht
• Die Fäden werden am Abreißmesser getrennt
• Einständergestell, sitzende oder stehende Arbeitsweise
• Option: kundenspezifische Nähwerkzeuge + Apparate
• Hohe Leistung: ca. 2.000 Hosen in 8 Stunden

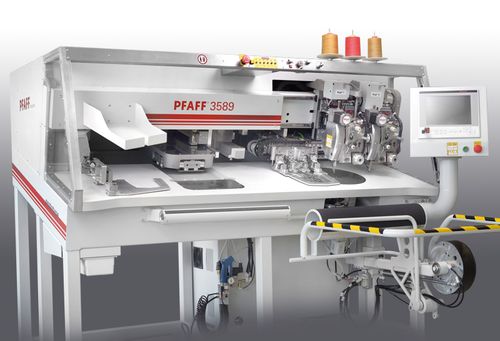

Automatischer Jeanstaschenaufnäher mit zwei Nähköpfen

• Konstant hohe Qualität und hohe Leistung - auch beim Einsatz von zwei Nähköpfen mit jeweils verschiedenfarbigen Nähgarnen
• Formen und Schablonen sind einfach und innerhalb weniger Minuten austauschbar (kein Werkzeug notwendig)
• Nähkopf und Greifer (XL-Greifer) sind durch ein elektrisches Achsensystem synchronisiert
• Ausgestattet mit integrierter Buggerstation und Stapler
• Am handelsüblichen PC (mit spezieller Software) lassen sich Nähprogramme erstellen und modifizieren.
• Über das Touchscreen-Bedienfeld lassen sich Nähparamater ändern
• Das Verarbeiten von vorgebuggten Taschen ist möglich
• Dekorative Stiche, wahlweise mit einem oder beiden Nähköpfen, sind möglich
• Auf Kundenwunsch: Uhrentaschenversion
• USB-Port für Software-Update und Dateneingabe
• Leistung: bis zu 1.300 Paaren / 8 Std. Arbeitsschicht. (2.600 mittelgroße Taschen mit 350 Stichen)

Einnadel-Kettenstich Nähkopf für die Verwendung auf TAPE EDGE Nähanlagen

• Spezialmaschine mit Dreifachtransport für die Verwendung auf Matratzenanlagen
• Greifer in Transportrichtung arbeitend (INLINE)
• Hoher Obertransporthub bis max. 7 mm
• Großer Stoffdurchgang bis max. 14 mm
• Spezial-Freiarm-Ausführung in verkürzter Form
• Wartungsarm durch zuverlässige Frischölversorgung. Die Ölversorgung ist an die schräg stehende Arbeitsweise angepasst
• Wälzlagerung der wichtigsten Komponenten
• Oberteil ist gewichtsoptimiert für Nähanlagen
• Stichtyp 401 = Einnadel-Kettenstich (-840/01)
• Option: LED-Leuchte + Nadelkühler

• Leistungsstarker Kettenstichschnellnäher mit Differential-Untertransport-Momentverstellung zum gezielten Verändern des Differentialtransporteurvorschubes während des Nähvorgangs mittels zusätzlicher Tretplatte
• Optimale Nähsicherheit bis zur max. Stichzahl
• Walze und Presserfuß haben je eine Presserstange und können im Druck separat reguliert werden. Dies ist bei der Verarbeitung von schwierigem Material von besonderem Vorteil.
• Stichsteller mit integrierten Differentialtransport-Einstellhebeln
• Parallel arbeitender Differentialtransport (-739/01) sowie Walzentransport (-748/26) zum rationellen und verzugfreien Herstellen von Sattel- und Gesäßnähten

• Leistungsstarker Kettenstichschnellnäher mit Untertransport
• Optimale Nähsicherheit bis zur max. Stichzahl
• Sehr gutes Transportverhalten bei geringstem Presserfußdruck
• Schnelles einstellen bzw. ändern der Stichlänge
• Spezielle H-Versionen mit 33 mm Nadelstangenhub
• Nähmaschine auch ohne Untertransport für die Verwendung auf Automaten erhältlich (-711/02)

• Hochleistungs-Spezial-Schnellnäher mit Unter- und veränderlichem Obertransport und Fotozelle

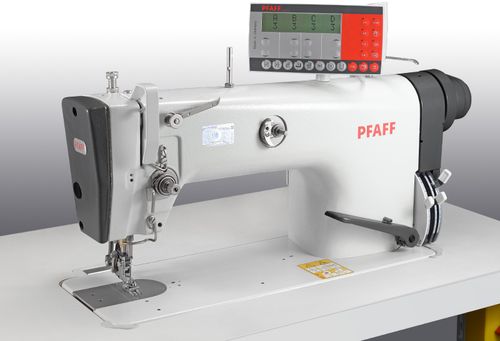

• Als Basismaschine dient ein PFAFF 487 Hochleistungs-Doppelsteppstich-Schnellnäher mit Differential-Obertransport
• Der Schwimmfuß unterstützt die gleichmäßige Verteilung der Mehrweite und garantiert glatte Nähte
• Kantenlineal mit automatischer Nahtbreitenverstellung beim Wechsel von Seiten auf Schulternaht (bei Ukl -4/34)
• Teilautomatische Arbeitsabläufe (Verstellung des Kantenlineals, Nahtende über Fotozelle, Nahtspiegelung), ohne aufwendige Nahtprogrammierung
• Absolut identische Schulternähte durch automatische Nahtspieglung
• Einsatz im Bedarfsfall – z. B. zur besseren Auslastung – auch für Schließnähte
• Separat einstellbarer Druck auf Stoffschiebe- und Nähfuß
• Einfache Handhabung und kurze Anlernzeiten durch Teilautomatisierung
• Mehrweiten können genau definiert und abgerufen werden
• Auch für „normale Nähte“ einsetzbar

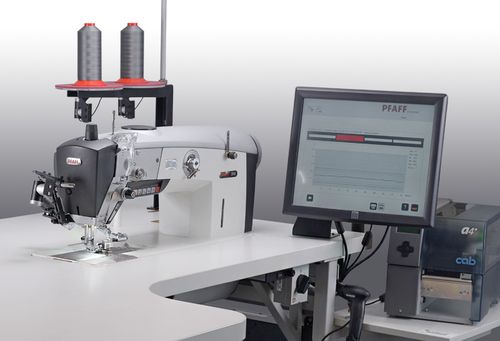

Dokumentierte Naht - Stich für Stich

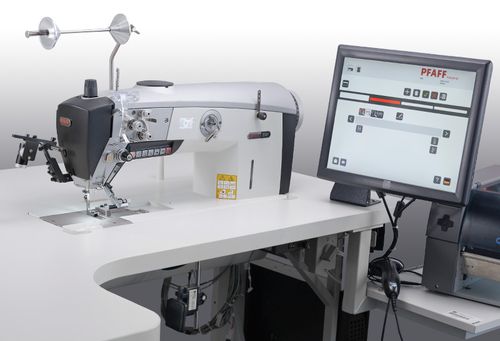

Doku-Naht-System mit Elektronischem Säulenschnellnäher mit differenzierbarem Schiebrad-, Rollfuß- und Nadeltransport (Säule rechts)

• Qualitätssicherungssystem zur Herstellung sicherheitsrelevanter Nähte
• besonders geeignet für Nähte mit kleinen Radien an Formteilen im Bereich Autointerieur
• Automatische Fadenspannungseinrichtung und Echtzeitüberwachung der Fadenkraft (Stich für Stich)
• Fehlsticherkennung innerhalb und außerhalb von dokumentierten Nähten
• Elektronische Fadenspannungsregelung
• Oberteilerkennung (OTE)
• Bedienung aller Funktionen über Touch-Screen
• Freie Etiketten-Gestaltung
• Programmierbare Stichlänge und Fadenspannung (in jedem Nahtbereich)

Dokumentierte Naht - Stich für Stich

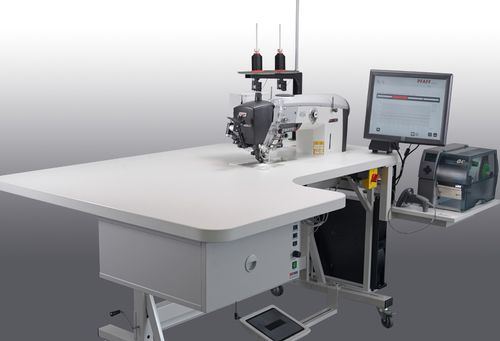

Doku-Naht-System mit Unter- und Nadeltransport mit Vertikalgreifer

• Qualitätssicherungssystem zur Herstellung sicherheitsrelevanter Nähte
• Automatische Fadenspannungseinrichtung und Echtzeitüberwachung der Fadenkraft (Stich für Stich)
• Fehlsticherkennung innerhalb und außerhalb von dokumentierten Nähten
• Oberteilerkennung (OTE)
• Bedienung aller Funktionen über Touch-Screen
• Freie Etiketten-Gestaltung
• Programmierbare Stichlänge und Fadenspannung (in jedem Nahtbereich)

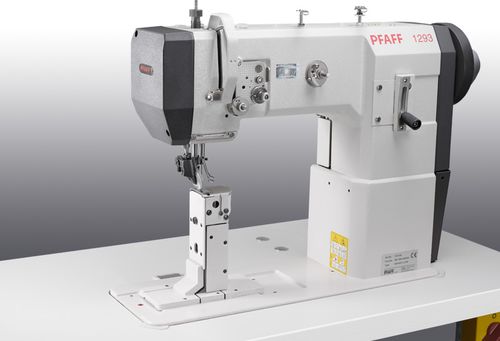

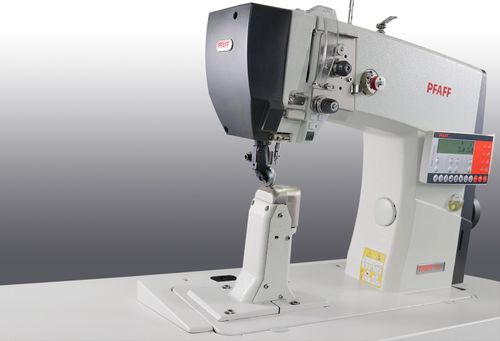

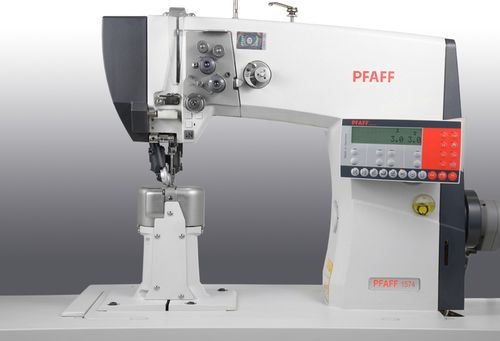

Unter-, alternierender Ober- und Nadeltransport als ergonomisch gestalteter Steharbeitsplatz zum Seitennähte übersteppen

• Einfaches Händling - die Säule erleichtert das Nähen an der geschlossenen Jeanshose
• Erweiterter Griffbereich bei stehender Arbeitsweise optimiert das Aufnehmen und Ablegen des Nähgutes
• Rationelles Arbeiten durch Auflageplatte, doppelseitige Führung am Nähfuß sowie Nahtprogramm
• Spezieller Teilesatz (+ Füße)für rechts/links
• Nahtübergänge werden durch Unter-, alternierender Ober- und Nadeltransport mühelos bewältigt
• Außergewöhnlich hohe Stichqualität bei Abstepparbeiten im Sichtbereich sowie bei Befestigungs- und Montagenähten
• Großer Vertikalgreifer oder Extragroßer Vertikalgreifer mit 70% mehr Spulfadenvolumen
• Die Maschinen haben eine vorwählbare Stichlänge und einen manuell einstellbaren Nähfußhub
• Großer Durchgangsraum unter Maschinenarm (345,0 x 290,0 mm)
• Spuler mit Abreißmesser („Spul-Assistent“)
• Einfache Durchführung aller Justierarbeiten: Obere Armabdeckung und Kopfdeckel können mit wenigen Schrauben abgenommen werden
• Ergonomisch gestaltete Stelleinrichtungen gewährleisteten schnelle und präzise Justierung des ersten und zweiten Obertransporhubes (mit automatischer Geschwindigkeitsanpassung)
• Der Nähfußdruck lässt sich manuell einstellen
• Überlastkupplung
• Fadenabschneider, automatische Presserfußlüftung, automatische Verriegelungseinrichtung elektropneumatisch gesteuert
• Fadenklemme
• Zuschaltbare 2. Fadenspannung
• Einstellbare Nähfußhubhöhe bis 9 mm ohne Hubschnellverstellung mit automatischer Geschwindigkeitsanpassung
• Nähfußlüftung bis 20 mm, 1 Stichlänge
• Programmierbarer Multitaster im Handbereich der Bedienperson
• Integrierte LED-Leuchte
• Ölstandsanzeige im Display, mit Warnleuchte neben dem Multitaster

• Kein Materialverschub durch Transportstillstand beim Nadeleintritt. Dieser intermittierende Nähguttransport ermöglicht Stichlängen bis 8 mm und verhindert den vorzeitigen Verschleiß von Greifer und Nadel
• Individuelle Nahtprogrammierung und eine exakte Nahtkorrektur für die unterschiedlichsten Materialien garantieren eine hohe Nähsicherheit und eine gleichbleibende Nähqualität
• Rationelle Zusammenfassung von zwei Arbeitsgängen mit der Einrichtung zum Aufnähen von Taschen mit Patte bzw. Aufnähen von Etiketten (Option)
• Optimales Nähergebnis auch bei Taschen mit Radien unter 20 mm
• Individuelle Gestaltung von Zusatz- und Ziernähten
• Einfache Teilepositionierung durch den 15° schrägen Auflagetisch und optimale Sichtverhältnisse
• Schnelles Wechseln der Teilesätze: Der elektronische Nullpunktabgleich ermöglicht die Verwendung von mehreren Umbausätzen an einer Maschine ohne Einrichtaufwand
• PFAFF Spezialoberteil für Nähautomaten mit schwenkbarem Oberarm
• Höchste Produktionsleistung durch gleichbleibende maximale Nähgeschwindigkeit (max. 4.000 U/min), ohne Drehzahlreduzierung in Ecken oder Riegeln
• Höhenverstelleinrichtung der kompletten Anlage am Bedienfeld P1 (Option)
• Touch-Screen Bedienfeld P1 (mit SD-Kartenleser) stellt die Maschinenparameter in leicht verständlichen Symbolen dar
• Unterklasse -16/031: Automat mit Zickzack-Oberteil für höheren Output bzw. kürze Zykluszeiten bei Hemden/Blusen und leichten Jeanswaren
• Kleinteile-Stapler (Option)

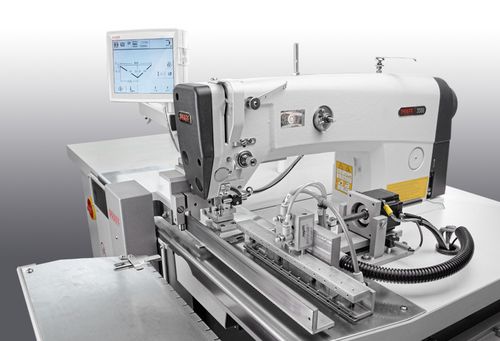

 Abnäher und Bundfalten

• Hervorragende Qualität; wiederholgenaue und maßlich exakte Abnäher und Bundfalten. Dank der einfachen und bedienerfreundlichen Handhabung ist ein schnelles Einlernen möglich
• Schlanker Spitzenauslauf durch Nähen in die Abnäherspitze mit Stichverdichtung (keine Tütenbildung)
• Patentierte Stoffübernahmestation / garantiert exakte, vorgabegetreue Nahtverläufe
• Der Materialanschlag am Zuführtisch gewährt ein genaues Positionieren der Zuschnitte und Einlegen der Teile während des Nähens. Diese teilüberlappende Arbeitsweise ermöglicht einen rationellen Einsatz der Maschine (ab -23/xx: Positionierung über Laserpointer)
• Keine Umrüstung erforderlich, man ist unabhängig von Formschienen / vorprogrammierte Nahtformen erlauben einen Arbeitsgang-Wechsel in sekundenschnelle
• Gleiche Abnähertiefen bei gleichbleibenden Materialstärken: Die gewünschte Abnähertiefe kann auch bei häufigem Materialwechsel und demzufolge unterschiedlichen Materialstärken mit Hilfe einer „Korrektur-Taste“ exakt eingehalten werden
• Bündelklammer, Klemmeinrichtung für Brustabnäher bzw. Kleinteile (Option)
• Rollspannung für kräuselfreie Nähte (Option)
• Oberfadenwächter (Standard)
• Fadenklemme (Option bei -23/xx)
• Spezialanwendung mit -22/02: Falten nähen am Lamellenvorhang

Zum Vornähen und gleichzeitigen Beschneiden von Kleinteilen wie Patten, Bundverlängerungen, Schulterklappen, Manschetten usw.

• Gleichbleibende Nahtqualität durch den Einsatz von Formschablonen
• Einfache Bedienung, kurze Anlernzeiten (minimale Anforderung an die Bedienperson)
• Automatische Einarbeitung von Mehrweite*
• Kein Umrüstaufwand beim Wechsel auf eine andere Größe oder einen anderen Artikel
• Freie Nahtprogrammierung direkt an der Maschine
• Produktion von unterschiedlichen Zuschnitten im Wechsel, unter Nutzung der Sequenzsteuerung
• Vorhandene Nähschablonen von der PFAFF 9083 können problemlos weiter verwendet werden

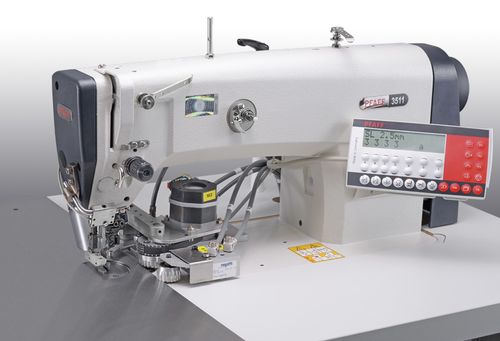

• Die PFAFF 3511 besticht durch ein herausragendes Preis-/Leistungsverhältnis
• Hohe Leistung durch voll überlappte Arbeitsweise durch den Einsatz von zwei Nähschablonen. Während des Nähvorgangs kann bereits ein weiteres Nähgut in die zweite Schablone eingelegt werden.

• Hohe Nähsicherheit und ruhige Lage des Nähgutes
• Großer Überstich bis 8 mm
• Freie Nahtbildprogrammierung mit leicht verständlicher Benutzerführung
• Speicher für 99 Nähprogramme pro Knopfvariante
• Einfaden-Kettenstich (Stichbild 101)
• Sauberes Nahtbild, kein Fadennest
• Kein Zeitverlust bei Farbwechsel, kein Spulenwechsel erforderlich
• Nähantrieb ins Gehäuse integriert
• Ruhiger, vibrationsarmer Lauf
• 30 x 200 mm Freiraum unter der Knopfklammer garantiert ein problemloses Knopfannähen auch bei voluminösen Artikeln
• 17 mm Klammerhub ermöglichen die Verarbeitung des dicksten Nähgutes
• 46 mm Nadelstangenhub gewährleisten die Vernähbarkeit von großen Ösenknöpfen bis 30 mm Durchmesser, oder Knöpfe mit einer Stiellänge bis zu 12 mm

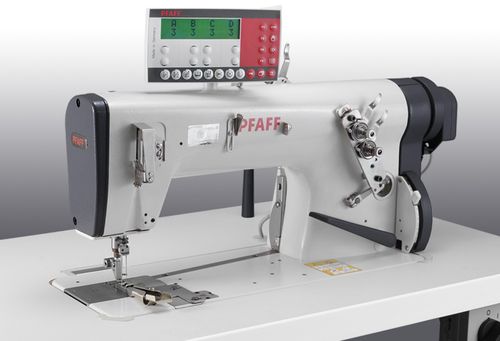

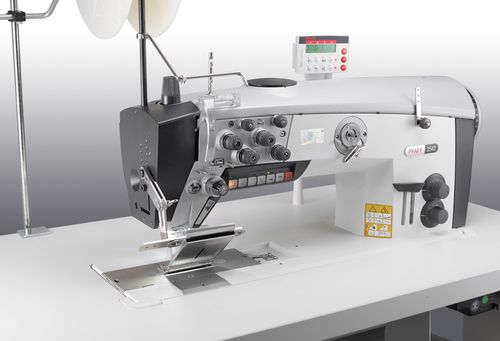

Zweinadel-Doppelsteppstich-Spezialschnellnäher mit Unter-, Nadel- und alternierendem Obertransport

ausgestattet mit:
-900/81: Fadenabschneider
-909/12: Fadendurchzieheinrichtung, gesteuert
-910/04: autom. Presserfußlüftung
-911/35: autom. Verriegelungseinrichtung
-925/03: Wartungseinheit
-918/29: Schalteinrichtung für 2 Stichlängen + 2 Nähfußhübe
Großer Vertikalgreifer für Fadenstärken bis 10/3

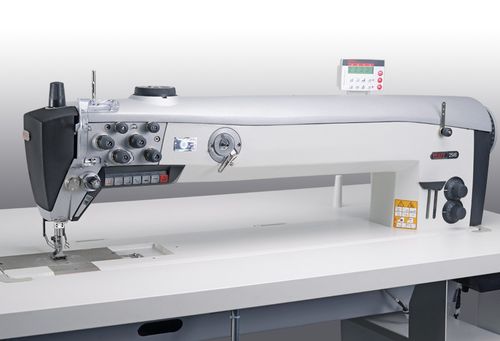

• Langarm-Version 700 mm länge. 1000 mm auf Anfrage
• Zuschaltbare 2. Fadenspannung elektropneumatisch gesteuert
• Einstellbare Nähfußhubhöhe bis 9 mm mit Hubschnellverstellung mit automatischer Geschwindigkeitsanpassung
• Nähfußlüftung bis 20 mm, Stichlänge bis 12,0 mm
• Max. Nähgeschwindigkeit 3.800 Stiche/Min. **
• DC Antrieb PFAFF P74 ED-L
• Überlastkupplung
• Integrierte LED-Leuchte

Einnadel-Doppelsteppstich-Spezialschnellnäher Untert-, Nadel- und alternierendem Obertransport

ausgestattet mit:
-900/81: Fadenabschneider
-909/12: Fadendurchzieheinrichtung, gesteuert
-910/04: autom. Presserfußlüftung
-911/35: autom. Verriegelungseinrichtung
-925/03: Wartungseinheit
Großer Vertikalgreifer für Fadenstärken bis 10/3

• Zuschaltbare 2. Fadenspannung elektropneumatisch gesteuert
• Einstellbare Nähfußhubhöhe bis 9 mm ohne Hubschnellverstellung mit automatischer Geschwindigkeitsanpassung
• Nähfußlüftung bis 20 mm, 1 Stichlänge bis 12,0 mm
• Max. Nähgeschwindigkeit 3.800 Stiche/Min.
• DC Antrieb PFAFF P74 ED-L
• Überlastkupplung
• Integrierte LED-Leuchte

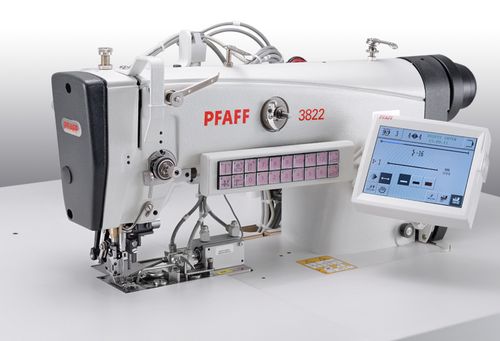

Kontrolliertes Absteppen von Kleinteilen wie Kragen, Manschetten, Patten, Schulterklappen, Ärmelspangen etc.

• Schnelle und exakte Ecksticherzeugung mittels hochpräziser Sensorik
• Modernes Touch-Screen-Bedienfeld für einfachste Bedienung
• Unterschiedliche Winkel und Konturen des Nähgutes sind über das Touch-Screen-Bedienfeld einfach veränderbar bzw. anpassbar
• Gleichbleibender Kantenabstand mittels elektronisch gesteuerter Kantenführung
• Hohe Wiederholgenauigkeit der Nähprozesse (hohe Steppgenauigkeit – gleichbleibende Stichlängen)
• Programmierbarer Nähstopp vor Nahtrichtungsänderungen bzw. vor Ecken und Winkeln
• Variable Absteppbreiten und Stichlängen
• 99 Nahtprogramme á 25 Nahtstrecken – jederzeit flexibel änderbar
• Kantenführung stufenlos programmierbar: 1 - 18,5 mm
• Einfachste Auswahl hinterlegter Programme für die verschiedenen Anwendungen --> bildlich dargestellt
• Fadenklemme für einen sauberen Nahtbeginn

Untertransport

• Gute Stichlängenkontinuität und Nahtqualität
• Gleichmäßiger Vorschub der Materialien ohne gegenseitiges Verschieben der einzelnen Nähgutlagen
• Integrierte Lösung für Fadenabschneider, Presserfußlüftung und Verriegelungseinrichtung ohne Druckluft
• Automatische Greiferschmierung
• Robuste und langlebige Maschinenkonstruktion
• Wartungsfreundlich
• Einfaches Einlegen und Entnehmen – auch von voluminösem Material – durch 13 mm hohen Materialdurchgang
• 50 Jahre „Trockene Maschine“ (keine mit Öl gefüllte Ölwanne)
• Hohe Flexibilität durch umstellbaren Nadelstangenhub (30 auf 36 mm).
• Eine Maschine für alle Materialstärken
• Integrierte Unterfadenspuleinrichtung
• Messer-/Fängerwechsel für die Fadenschneideinrichtung ohne Neujustage

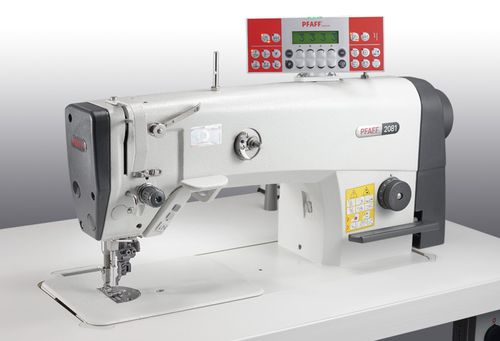

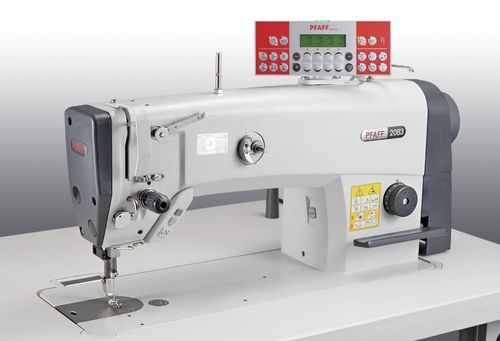

• Stichlänge bis 6 mm - vorwärts und rückwärts (bei PFAFF 2081/83 in C-Version)
• Ölfrei nähen (auf Wunsch) - durch einfachen Austausch des Greifers mit 4000 Stichen/min.
• Die Fadenklemme -909/14 (Option) ist elektronisch gesteuert, in Verbindung mit einem kurzzeitigem Entlasten des Nähfußes wird der Nadelfaden sicher auf die Unterseite des Nähgutes gezogen.
• Option: Großer Greifer (G) mit 50% mehr Spulenfaden-Volumen
• Mechanisch angetriebener Puller -748/02 für das Nähen von langen Bahnen (Option)

• Hochwertiges Design dieses „PFAFF-Klassikers“ für die Schuhindustrie
• Höchste Nahtqualität bei allen Zier- und Montagenähten
• Einfaches Erstellen von Nähprogrammen und Nahtstrecken am Display
• „Stich-in-Stich“-Verriegelung - dadurch keine Materialperforation
• Einfach einstellbare Fadenabschneideinrichtung für kurze Fadenenden (bis 15/3 synth.)
• Überlastungskupplung zum Schutz des Greifers
• Multifunktionstaster im Maschinenkopf integriert, mit vorprogrammierten Funktionen, z.B.:
- Rückwärtsnähen/Zwischenverriegeln
- Riegelunterdrückung
- Nadel hoch, ohne Schneiden
• Die im Nähkopf integrierte LED-Leuchte gewährleistet ein optimales Ausleuchten des Nähbereiches.
• Keine Druckluft notwendig
• Angetriebener Rollfuß mit Drückerfuß und integriertem Lineal - seitlich zur Nadel einstellbar (bei Zweinadel-Version)
• Nadelabstandsänderungen im Bereich von 1,6 - 2,0 oder 2,2 - 2,4 mm nur durch Einstellen des Nadelhalters möglich (bei Zweinadel-Version)
• Niederhalter mit Kantenanschlag (Option 574/1574)
• -725/04: Kantenbeschneideinrichtung von unten angetrieben (Option)

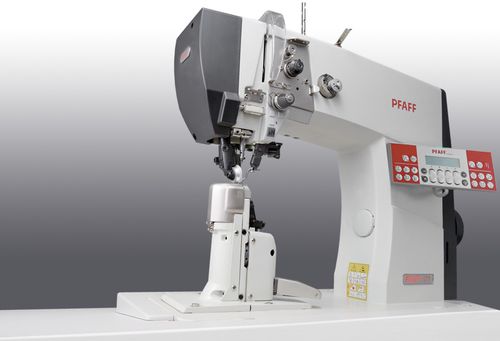

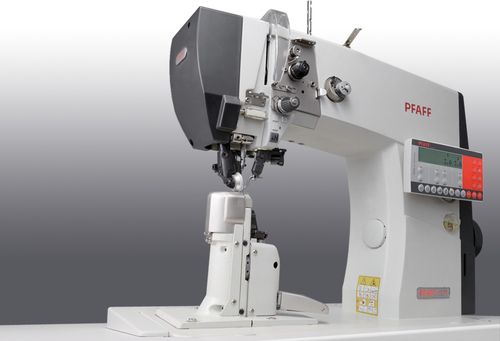

zusätzliche Merkmale der 1571 / 1574 / 1591:

• Garantierte „Stich-in-Stich“-Verriegelung - dadurch keine Materialperforation
• Bei gleicher Einstellung keine Stichlängendifferenz von einer Maschine zur anderen
• Stichlängen sind jederzeit reproduzierbar und werden exakt ausgeführt
• Nahtstreckenprogrammierung mit verschiedenen Stichlängen sowie Programmierung von Riegelstichen über Bedienfeld
• Differentialtransport ist während des Nähprozesses abrufbar

• Hochwertiges Design dieses „PFAFF-Klassikers“ für die Schuhindustrie
• Höchste Nahtqualität bei allen Zier- und Montagenähten
• Einfaches Erstellen von Nähprogrammen und Nahtstrecken am Display
• „Stich-in-Stich“-Verriegelung - dadurch keine Materialperforation
• Einfach einstellbare Fadenabschneideinrichtung für kurze Fadenenden (bis 15/3 synth.)
• Überlastungskupplung zum Schutz des Greifers
• Multifunktionstaster im Maschinenkopf integriert, mit vorprogrammierten Funktionen, z.B.:
- Rückwärtsnähen/Zwischenverriegeln
- Riegelunterdrückung
- Nadel hoch, ohne Schneiden
• Die im Nähkopf integrierte LED-Leuchte gewährleistet ein optimales Ausleuchten des Nähbereiches.
• Keine Druckluft notwendig
• Angetriebener Rollfuß mit Drückerfuß und integriertem Lineal - seitlich zur Nadel einstellbar (bei Zweinadel-Version)
• Nadelabstandsänderungen im Bereich von 1,6 - 2,0 oder 2,2 - 2,4 mm nur durch Einstellen des Nadelhalters möglich (bei Zweinadel-Version)
• Niederhalter mit Kantenanschlag (Option 574/1574)
• -725/04: Kantenbeschneideinrichtung von unten angetrieben (Option)

zusätzliche Merkmale der 1571 / 1574 / 1591:

• Garantierte „Stich-in-Stich“-Verriegelung - dadurch keine Materialperforation
• Bei gleicher Einstellung keine Stichlängendifferenz von einer Maschine zur anderen
• Stichlängen sind jederzeit reproduzierbar und werden exakt ausgeführt
• Nahtstreckenprogrammierung mit verschiedenen Stichlängen sowie Programmierung von Riegelstichen über Bedienfeld
• Differentialtransport ist während des Nähprozesses abrufbar

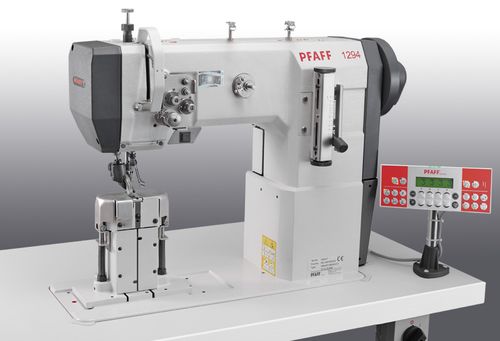

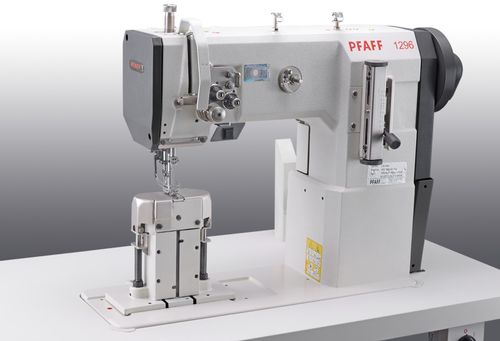

Unter-, Nadel- und alternierendem Obertransport

• Gute Sichtverhältnisse im Nadelbereich
• Die Säulenkonstruktion ist besonders geeignet für zu schließende bzw. geschlossene Formteile
• Müheloses Übersteppen von Quernähten bei gleichbleibender Stichlänge durch alternierenden Obertransport mit 7 mm Hub
• Exakter und gleichmäßiger Fadeneinzug bei allen Materialien, bis Fadenstärke 15/3, synth.
• Unkomplizierte Mechanik garantiert einwandfreie Funktion
• Eingebauter Spuler im Blickfeld der Näherin
• Große Vertikalgreifer mit 60% mehr Fassungsvermögen als bei herkömmlichen Greifern
• Greiferschutz bei eventuellem Fadeneinschlag durch serienmäßig eingebaute, leicht zu handhabende Überlastkupplung
• Hohe Nähleistung und leichte Bedienung durch zeit- und kostensparende Zusatzeinrichtung, wie:
- Fadenabschneider
- Presserfußautomatik
- Verriegelungseinrichtung
- Nadelpositionierung
• Großer Materialdurchgang von 10 mm unter dem Näfuß erlaubt einfaches Einlegen und Entnehmen des Nähgutes
• Maschinen mit Unterklassen -911/97 und -900/56 werden mit Antriebstechnik P40 CD ausgestattet

Unter-, Nadel- und alternierendem Obertransport

• Hohe Durchzugskraft durch alternierenden Obertransport
• Gleichmäßiger Vorschub der Materialien ohne gegenseitiges Verschieben der einzelnen Nähgutlagen
• Großer Vertikalgreifer mit 60% mehr Fassungsvermögen der Spule gegenüber herkömmlichen Maschinen (Fadenvorrat bei 40/3 –> 50 m)
• Automatische Greiferschmierung
• Effektiver Greiferschutz gegen Fadeneinschlag durch serienmäßig eingebaute Überlastkupplung (M)
• Robuste und langlebige Maschinenkonstruktion - wartungsfreundliches Maschinenkonzept
• Der hohe Obertransporthub (7 mm) ermöglicht das problemlose Verarbeiten von dicken Materialien und ein müheloses Übersteppen von Quernähten
• Einfaches Einlegen und Entnehmen – auch von voluminösem Material – durch 14 mm hohen Materialdurchgang
• Alle Maschinen der PFAFF INDUSTRIAL sind mit einem zusätzlichen Sicherheitsaufkleber versehen, welcher verschiedene Sicherheitsmerkmale aufweist. Der Aufkleber hilft Ihnen, das Original von einer Kopie zu unterscheiden.

• Gute Nahtqualität beim Herstellen von Grobstich-, Zier- und Befestigungsnähten
• Untertransport und direktangetriebener, ausschwenkbarer Rollfuß. Der Rollfußantrieb garantiert ein problemloses Übersteppen von Übergängen ohne Stichlängenveränderung.
• Konstante Stichlängen auch beim übernähen von Dickstellen
• Hervorragendes Stichbild durch optimale Kinematik und Kapsellüfter
• Ruhiger Lauf und perfekte Kraftübertragung durch Flachzahnriemenantrieb
• Weniger Spulenwechsel durch großen Vertikalgreifer mit 60% mehr Spulenkapazität
• Greiferschutz durch serienmäßig eingebaute und handhabungsgünstige Überlastkupplung

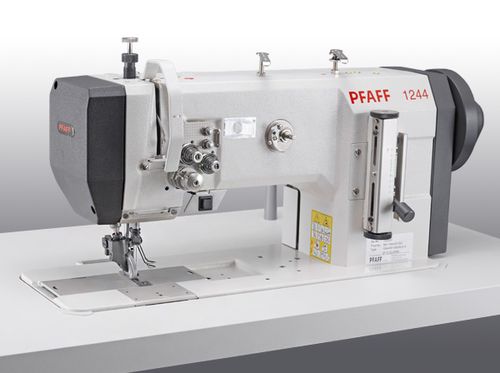

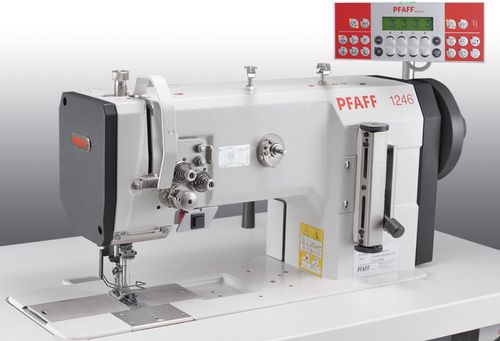

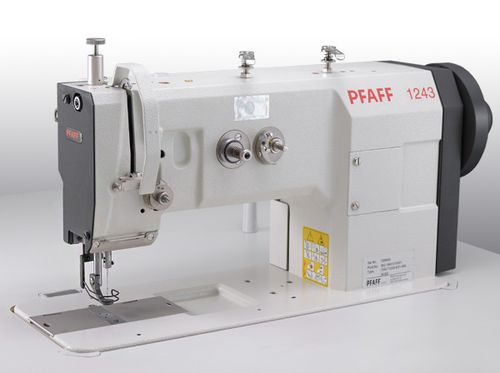

• Automatische Greiferschmierung bei PFAFF 1243 und PFAFF 1244
• Leichtes, stufenloses Einstellen der Stichlänge
• Eingebauter Spuler im Blickfeld der Näherin
• Beim Rückwärtsnähen wird der Antrieb des Rollfußes pneumatisch ausgekuppelt.
• Wartungsfreundlich
• Weitgehende Teilegleichheit innerhalb der Baureihen

• Gute Nahtqualität beim Herstellen von Grobstich-, Zier- und Befestigungsnähten
• Untertransport und direktangetriebener, ausschwenkbarer Rollfuß. Der Rollfußantrieb garantiert ein problemloses Übersteppen von Übergängen ohne Stichlängenveränderung.
• Konstante Stichlängen auch beim übernähen von Dickstellen
• Hervorragendes Stichbild durch optimale Kinematik und Kapsellüfter
• Ruhiger Lauf und perfekte Kraftübertragung durch Flachzahnriemenantrieb
• Weniger Spulenwechsel durch großen Vertikalgreifer mit 60% mehr Spulenkapazität
• Greiferschutz durch serienmäßig eingebaute und handhabungsgünstige Überlastkupplung
• Automatische Greiferschmierung bei PFAFF 1243 und PFAFF 1244
• Leichtes, stufenloses Einstellen der Stichlänge
• Eingebauter Spuler im Blickfeld der Näherin
• Beim Rückwärtsnähen wird der Antrieb des Rollfußes pneumatisch ausgekuppelt.
• Wartungsfreundlich
• Weitgehende Teilegleichheit innerhalb der Baureihen

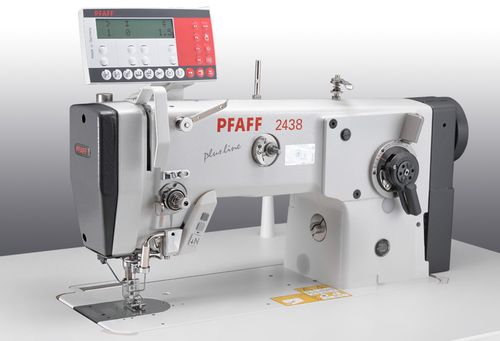

Zickzack-Schnellnäher mit Untertransport
Unterklassen:
-6/01: Für allgemeine Näharbeiten
-R-34/01 Zum Nähen feiner Materialien
-358/01-918/18 Sakkobrusttasche anstechen
-771/05-6/27 Bogenspitze annähen und
gleichzeitig Stoffkante unterschneiden an engen Bögen durch separat angetriebenes Messer.

• Hohe Flexibilität für verschiedenste Arbeitsgänge von leichten bis mittelschweren Materialien
• Optimale Durchzugskraft des Transportsystems und gute Stichbildung beim Überqueren von Falten, Wulsten, mehrlagigen Nähten usw.
• Hohe Nahtqualität - dank geringer Fadenspannungswerte
• Sehr geringe Fadenspannung erforderlich bei gleichbleibend anspruchsvollem Stichbild = kein Spannungskräuseln
• Ruhiger, vibrationsarmer Lauf auch bei höchster Geschwindigkeit
• Sehr gutes Transportverhalten bei geringstem Nähfußdruck ergibt optimale, glatte Nähte
• Greifer-Frischölschmierung mit Feinregulierung - Keine Materialverschmutzung
• Minimale Materialverdrängung durch die optimale Nadelstangenkinematik
• Einfache, intuitive Bedienung - Die Maschinen sind mit dem PFAFF-Bedienfeld BDF S4 ausgestattet

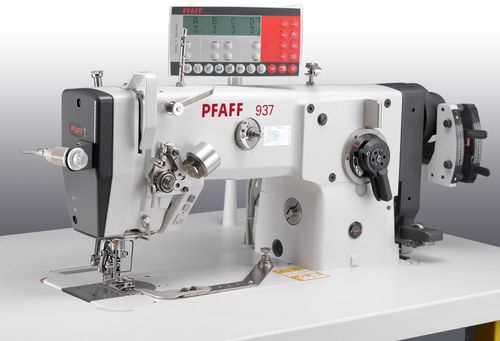

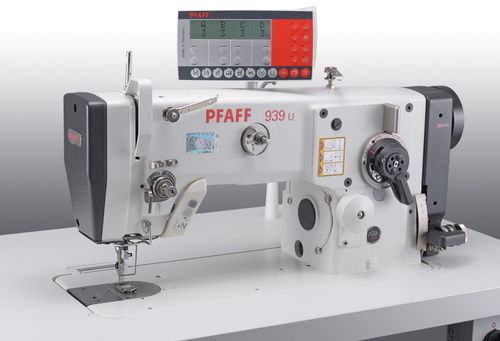

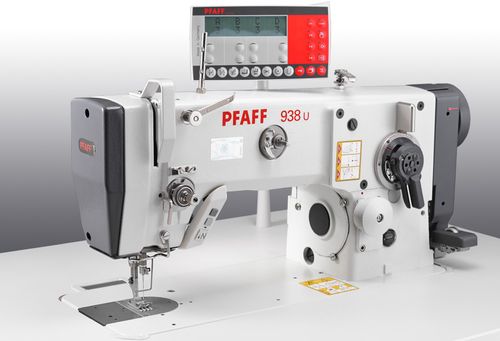

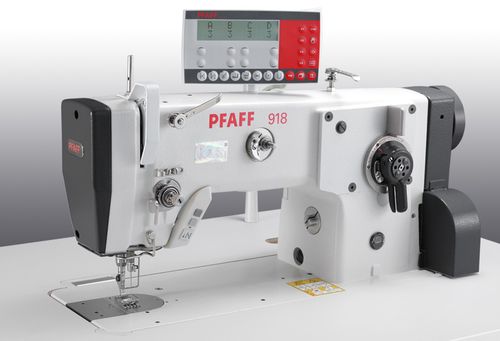

• 918-U, 938-U und 939-U: Maschinen mit mechanischer Umschaltung von Einfach- auf 2-fach oder 3-fach Zickzack

Zickzack-Schnellnäher mit Untertransport und großem Greifer
Unterklassen:
-6/01: Für allgemeine Näharbeiten.
-49/01: Zickzack-Arbeiten bei Leder und Schuhen

• Hohe Flexibilität für verschiedenste Arbeitsgänge von leichten bis mittelschweren Materialien
• Optimale Durchzugskraft des Transportsystems und gute Stichbildung beim Überqueren von Falten, Wulsten, mehrlagigen Nähten usw.
• Hohe Nahtqualität - dank geringer Fadenspannungswerte
• Sehr geringe Fadenspannung erforderlich bei gleichbleibend anspruchsvollem Stichbild = kein Spannungskräuseln
• Ruhiger, vibrationsarmer Lauf auch bei höchster Geschwindigkeit
• Sehr gutes Transportverhalten bei geringstem Nähfußdruck ergibt optimale, glatte Nähte
• Greifer-Frischölschmierung mit Feinregulierung - Keine Materialverschmutzung
• Minimale Materialverdrängung durch die optimale Nadelstangenkinematik
• Einfache, intuitive Bedienung - Die Maschinen sind mit dem PFAFF-Bedienfeld BDF S4 ausgestattet
• 918-U, 938-U und 939-U: Maschinen mit mechanischer Umschaltung von Einfach- auf 2-fach oder 3-fach Zickzack

• Hochwertiges Design dieses „PFAFF-Klassikers“ für die Schuhindustrie
• Höchste Nahtqualität bei allen Zier- und Montagenähten
• Einfaches Erstellen von Nähprogrammen und Nahtstrecken am Display
• „Stich-in-Stich“-Verriegelung - dadurch keine Materialperforation
• Einfach einstellbare Fadenabschneideinrichtung für kurze Fadenenden (bis 15/3 synth.)
• Überlastungskupplung zum Schutz des Greifers
• Multifunktionstaster im Maschinenkopf integriert, mit vorprogrammierten Funktionen, z.B.:
- Rückwärtsnähen/Zwischenverriegeln
- Riegelunterdrückung
- Nadel hoch, ohne Schneiden
• Die im Nähkopf integrierte LED-Leuchte gewährleistet ein optimales Ausleuchten des Nähbereiches.
• Keine Druckluft notwendig
• Angetriebener Rollfuß mit Drückerfuß und integriertem Lineal - seitlich zur Nadel einstellbar (bei Zweinadel-Version)
• Nadelabstandsänderungen im Bereich von 1,6 - 2,0 oder 2,2 - 2,4 mm nur durch Einstellen des Nadelhalters möglich (bei Zweinadel-Version)
• Niederhalter mit Kantenanschlag (Option 574/1574)
• -725/04: Kantenbeschneideinrichtung von unten angetrieben (Option)

• Einarbeiten von Mehrweite bzw. verschiebungsfreies Nähen durch den veränderlichen Obertransport
• Obertransport-Momentverstellung zum gezielten Verändern des Obertransportvorschubes während des Nähvorganges mittels zusätzlicher Tretplatte bzw. Knieschalter (-918/14)
• Großer Greifer (G) mit ca. 50 % mehr Fassungsvermögen der Spule gegenüber herkömmlichen Maschinen
• Programmierbare Mehrweitensteuerung (-918/55)
• Separat einstellbarer Obertransporteurdruck optimiert die Verarbeitung diffiziler Ware
• Schwimmfußeinrichtung für Arbeiten mit extrem niedrigem Presserfußdruck an diffizilen Materialien, standardmäßig ausgestattet mit an Materialstärke anzupassender Höhenschnellregulierung -918/38
• Zentrale Ölversorgung für Greifer und Nadelstange
• Versiegelte, wartungsfreie Wälzlager
• Geschlossener Getriebekasten mit „Longtime-Polsterschmierung“
• Sicheres und schnelles Justieren durch eingebaute Einstellhilfe

• Arbeiten an röhrenförmigen oder vormontierten Artikeln
• Standard-Näharbeiten an Lederwaren, Taschen und Portefeuille-Artikeln
• Einfaßarbeiten an Schuhen und Lederwaren mit Leder-, Kunstleder- oder Textilband
• Kederarbeiten an Taschen, Koffern, sowie Polstern.

• Als Basismaschine dient ein PFAFF 487 Doppelsteppstich-Schnellnäher mit Differential-Obertransport
• Verriegelungseinrichtung zum Rückwärtsnähen oder zur Stichverdichtung
• Der Schwimmfuß unterstützt die gleichmäßige Verteilung der Mehrweite und garantiert glatte Nähte.

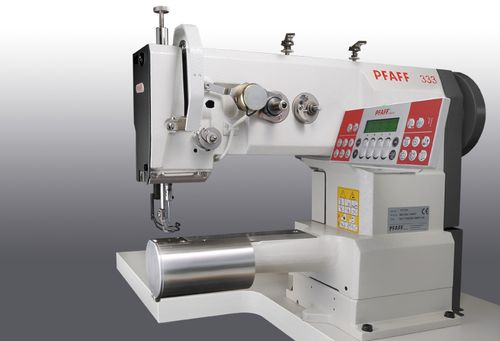

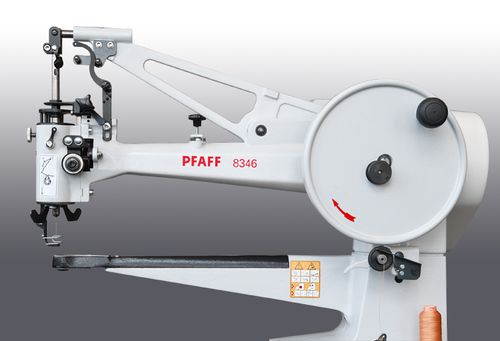

Vielseitig einsetzbare Armnähmaschine, speziell für Schuhmacher, Orthopäden und Bandagisten.

● Schlanker Freiarm
● A Allseitig drehbarer Transportfuß, damit an jeder beliebigen Stelle des Arbeitsstückes und in jede Richtung genäht werden kann.
● E Einwandfreie Steppnähte (guter Sticheinzug) sowohl an feinen Lederartikeln als auch an schwerem Schuhwerk.
● A Am Oberteil montierter DC-Motor gestattet ein Betreiben der Maschine unabhängig von einem Maschinengestell.
● Durch Nadelpositioniereinrichtung hat man eine leichte Kontrolle der Maschine, auch an sehr engvolumigen Schuhen mit komplizierten NNähten.
● Die stufenlose Einstellung der Stichlänge ist vorteilhaft zum Anpassen bei Nacharbeiten.

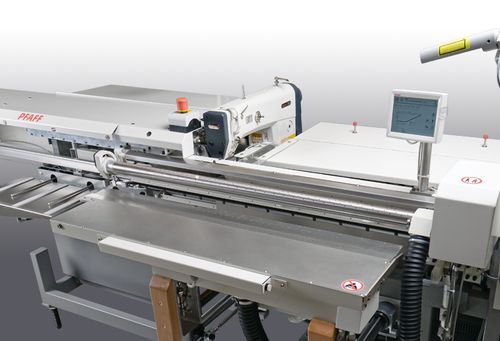

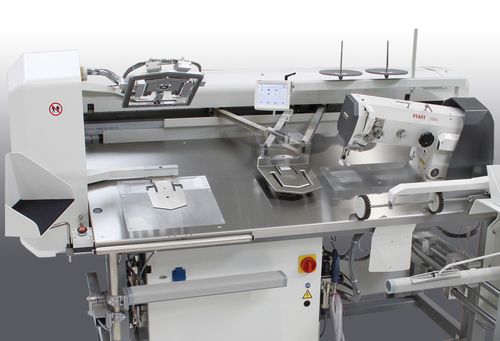

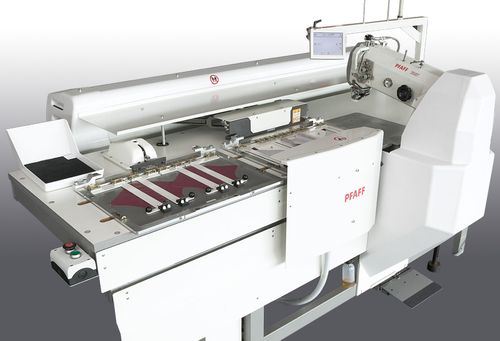

• Hohe Produktivität und konstante Nahtqualität bei Taschen mit geraden und schrägen Eingriffen
• Einfache Bedienung (die Maschine muss nur mit Taschenzuschnitten bestückt werden)
• Neu konzipierter Bandtransport, angetrieben mit Schrittmotor und optimiertem Transportriemen, ermöglicht eine universelle Verarbeitung von Materialien und Materialstärken
• Einlegestation (+ Fotozelle) mit automatischem Start
• Glatter und absolut gerader Taschensaum durch optimierten Saumapparat mit Transportband-Unterstützung
• Automatische Kettentrenn- und Absaugeinrichtung
• Hohe Leistung: ca. 16.500 Taschen in 8 Stunden
• Breites Einsatzspektrum: z.B. Surfshorts, alle Denimstoffe (auch Stretch), Uhrentaschen, Standardtaschen, Arbeitshosentaschen
• Gestell für stehende Arbeitsweise
• Option: kundenspezifische Nähwerkzeuge + Apparate
• Option: Fadenwächter

Spezialschnellnäher mit Nadeltransport, Schiebrad und angetriebenem Rollfuß

• Exakte und jederzeit reproduzierbare Stichlängen
• Keine bzw. geringe Abdrücke durch die materialschonende Transportart (Speziell bei feinsten Materialien bzw. kaschierter Ware)
• Äußerst präziser Materialtransport durch unabhängig angetriebenen Rollfuß und Schiebrad (Reproduzierbare Stichlänge)
• Keine Materialperforation durch exakte Stich-in-Stich Verriegelung
• Umschalten auf Differentialtransport ohne Nähstopp in verschiedenen Nahtstrecken
• Knietaster zum Bereichsweiterschalten
• Nahtstrecken sind einfach programmierbar
• Leichtes Nähen von kleinen, engen Radien durch geringe Auflage der Nähwerkzeuge
• Integrierter Mehrfachtaster im Maschinenkopf und programmierbarer Multitaster
• Integrierte LED-Leuchte, dimmbar
• Zweite Fadenspannung zuschaltbar
